Beschreibung
Dies ist bei weitem der einfachste Weg, Leiterplatten aus CAD-Software oder PCB-Layout-Grafiken aus Zeitschriften herzustellen.

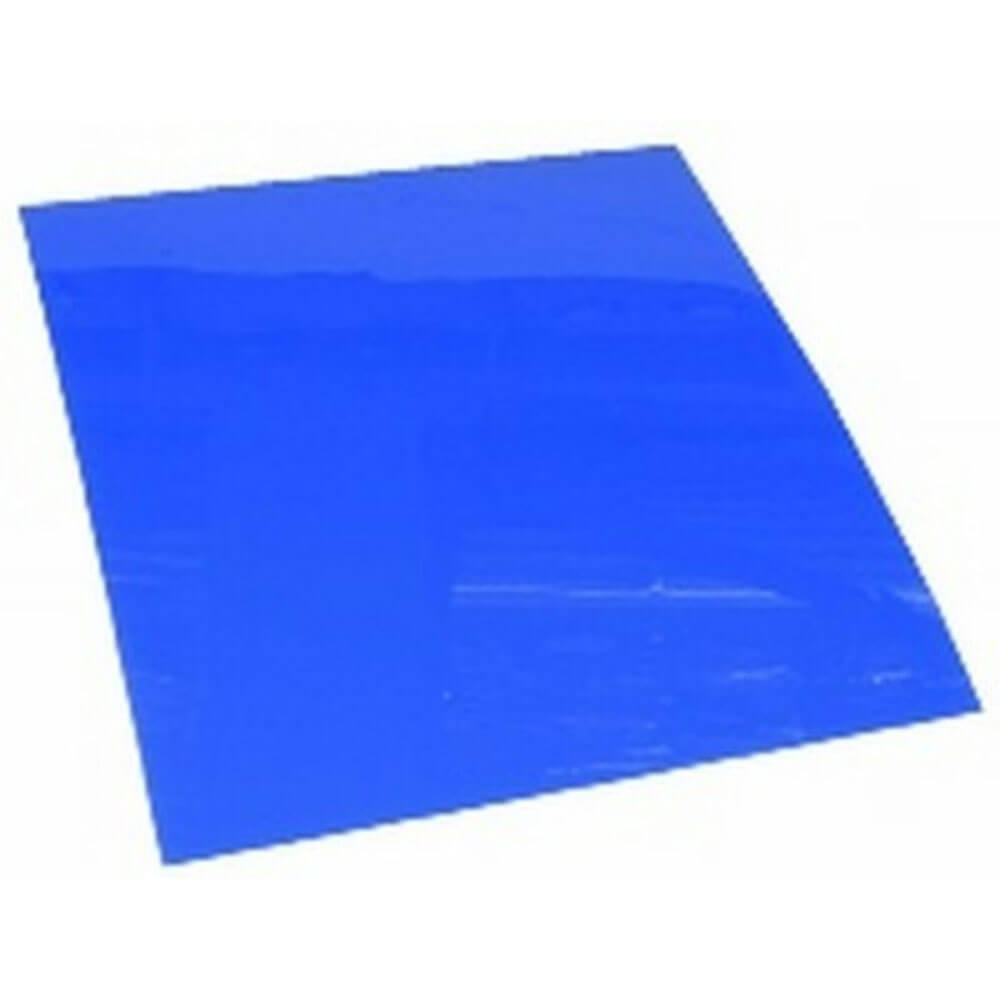

Sie erstellen das PCB-Bild einfach, indem Sie ein Press 'n' Peel-Blatt Transferfolie in das Papierfach eines Fotokopierers oder Laserdruckers legen (die Blattgröße entspricht fast der des A4-Papierfachs). Anschließend drucken oder kopieren Sie das PCB-Leiterbild auf die Folie. Mit einem Haushaltsbügeleisen drücken Sie das Bild auf ein vorgereinigtes Stück kupferkaschierter Leiterplatte. Das Bild wird auf das Kupfer übertragen und kann nicht weggeätzt werden. Ammoniumpersulfat oder Eisenchlorid sind beide in Ordnung.
Product Specifications
- Sie erhalten 5 Blatt Transferfolie im Format 215 x 280 mm in jeder Packung.
- Vollständige Anleitung im Lieferumfang enthalten.
- 4 einfache Schritte
- 1. Drucken oder kopieren
- 2. Zum Aufbügeln
- 3. Abziehen
- 4. Ätzen
| Length : 30 cm | Width : 23,1 cm |
| Height : 0,1 cm |
